某部委光电缆安防综合监控网管系统

基于智和网管平台集成光缆、电缆和安防系统、安防线路系统一体化综合监控的网管系统,实现大屏幕全场景多屏展示光缆、电缆、安防系统设备信息;系统通过大数据计算断点故障位置,GIS地图展示设备故障、线路断点位置等;系统可展示所有安防设备位置及状态,门禁异常开门、安防设备故障等实时告警,信息递送;开门图片抓取图像,记录可查询、可调取

  某部委已有光缆、电缆、安防等系统,各系统相互之间独立运行,分别查看状态及配置;原有的光缆、电缆系统,缺少显示设备、线路的拓扑视图,在线路出现断点故障时,无法快速准确的定位故障位置;且该部委原有的安防系统涉及门禁系统,缺少开门、关门及人脸图像采集记录能力,希望对原有的安防系统同步进行升级改造。

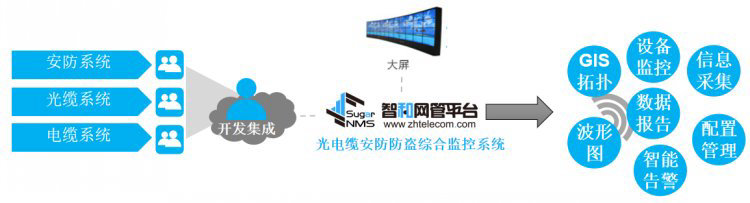

  北京智和信通技术有限公司(以下简称“智和信通”)在不影响某部委原有业务及系统正常运行的前提下,基于智和网管平台SugarNMS建设集成光缆、电缆和安防系统、安防线路系统一体化综合监控的网管系统,实现大屏幕全场景多屏展示光缆、电缆、安防系统设备信息;系统通过大数据计算断点故障位置,GIS地图展示设备故障、线路断点位置等;系统可展示所有安防设备位置及状态,门禁异常开门、安防设备故障等实时告警,信息递送;开门图片抓取图像,记录可查询、可调取。经集成后的一体化综合监控网管系统,大幅度增强整体监控能力,增加了光电缆安防防盗能力,提升运维维护效率。

某部委光电缆安防综合监控网管系统需求

  某部委希望将原有独立运行的光缆、电缆、安防等系统进行一体化监控管理,通过大屏幕同步展示光缆、电缆、安防系统设备拓扑图,监控设备状态、资源,显示设备故障、线路断点位置等。


安防系统监控需求

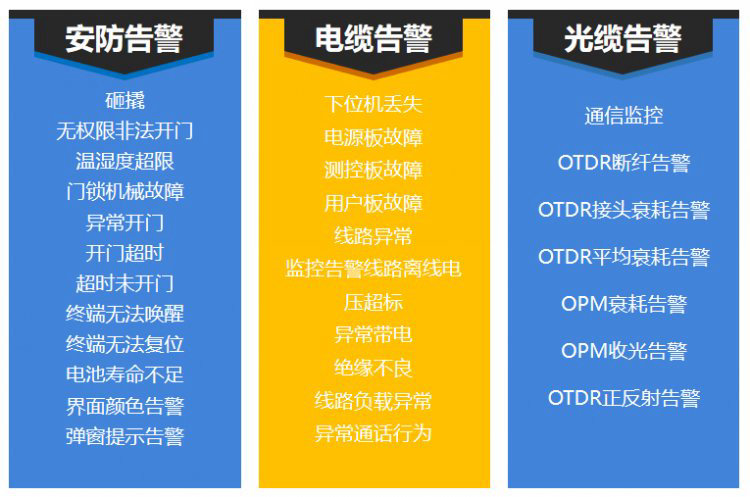

  安防系统分为二级网络,一级为安防系统,二级为各个线路安防系统所属单位或大楼;一体化网管系统作为客户端,拓扑图展示所有安防设备,监控安防设备温度、电压等状态,提示温度过高、门锁故障、异常开门等告警信息。正常开门请求时候会显示门前图片等。


电缆系统监控需求

  客户电话线缆通过GIS地图显示设备位置,地图上添加电线杆和电缆井等节点,呈现出通信电缆的真实走向。当线路出现告警时相应线路和对应端口资源提示告警,同时断点告警要在GIS地图中显示出实际的断点位置。

  下位机具有多个卡槽,网管系统提供下位机对应的设备面板图资源界面。


光缆系统监控需求

  GIS地图展示所有下位机设备、光缆和电线杆节点等信息。

  下位机具有多个卡槽,网管系统提供下位机对应的设备面板图资源界面。


智和信通解决方案

  依据某部委光缆、电缆及安防综合监控网管系统需求,智和信通自主研发的智和网管平台SugarNMS通过socet与安防系统上位机进行数据交换,获取上位机管理的所有设备;上位机检测到设备异常会向智和网管平台SugarNMS发送安防告警通知;智和网管平台SugarNMS与电缆系统上位机进行数据交互获取所有下位机设备和电缆信息;与光缆系统上位机进行数据交互获取所有下位机设备、光缆和电线杆节点等信息。通过对交互数据的分析及处理,大屏展示拓扑视图、分析告警、故障定位,并通过GIS地图真实展现故障位置等。线路安防系统中可录入主干电缆序号、所属分局、所属模块局及维护人员信息等。

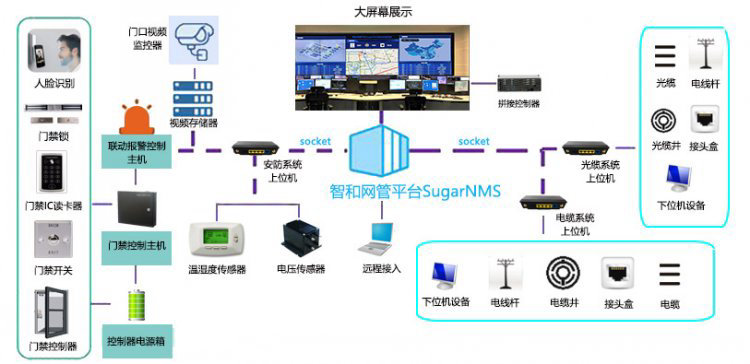

光电缆安防综合监控网管系统架构图

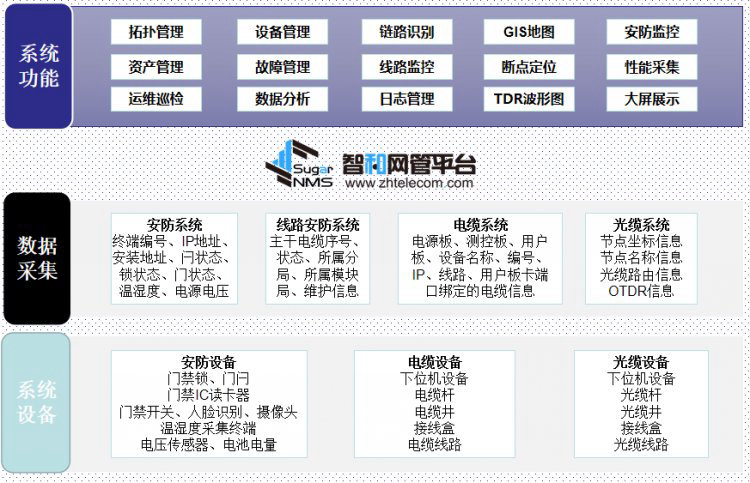

光电缆安防综合监控网管系统功能

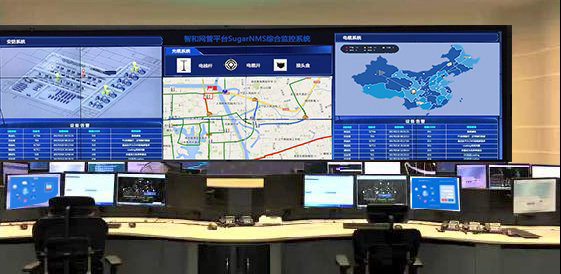

大屏幕展示

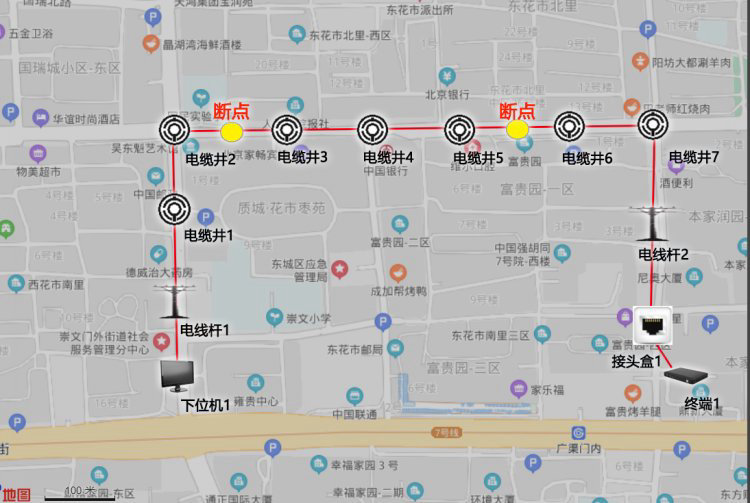

GIS拓扑展示
